in meiner Freizeit beschäftige ich mich mit vielen Dingen und so habe ich rel. wenig Zeit zum Fernsehen schauen. Jedoch läuft meistens im Hintergrund auch ein Radio Sender.

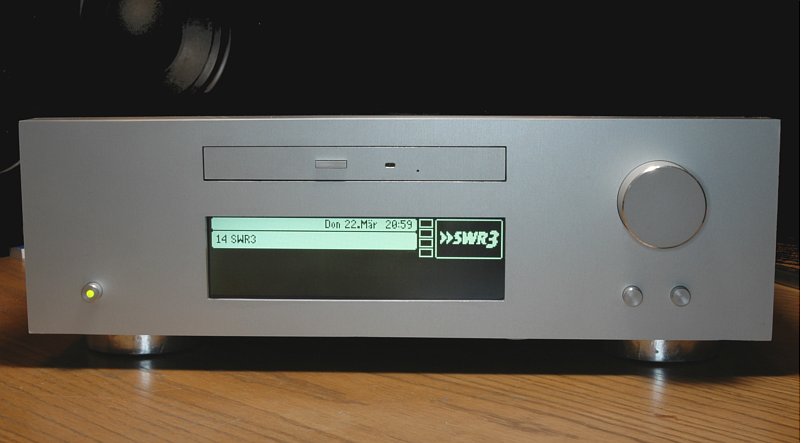

Nun habe ich mir einen VDR Audio-Client gebaut, mit dem ich mehr als hundert deutschsprachige Radio Sender über Satellit empfangen kann. Diese kann ich dann auch aufnehmen und diese Aufnahmen wiedergeben. Weiterhin kann ich Audio-CDs über das CD Laufwerk abspielen bzw. andere Audio-Quellen über das Netzwerk wiedergeben.

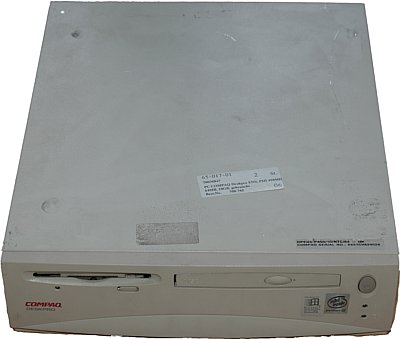

mehrere Quellen bieten ab 20 Euro pro Stück seit einiger Zeit einen Deskpro Rechner vom Hersteller Compaq an, welcher in der Baureihe SFF ( Small Form Factor) sehr kompakt aufgebaut ist. So einen Rechner habe ich erworben. Dieser Rechner hat folgende Daten:
Abmaße:

Motherboard:

Prozessor:

Hauptspeicher:

CD-Rom:

Festplatte:

Netzteil

 Breite x Tiefe x Höhe 310x370x90 mm

Spezial Form Factor mit Intel 440 Bx Chipsatz

Pentium III 450 Mhz

64Mb SD-Ram

Slimline CD-Rom

10Gb 3,5" ATA Harddisk

120 Watt Spezial Form Factor
der VDR Audio-Client ist vorrangig ein Streaming-Client, welcher seine Daten von einem VDR Streaming Server bekommt. Diese VDR Audio-Client Hardware empfängt die Streaming-Daten aus dem Netzwerk und wandelt sie über seinen Soundchip in analoge Signale um, die dann über eine aktive Soundanlage wiedergegeben werden können. Weiterhin lassen sich über das CD-Rom Laufwerk auch Audio CDs abspielen. Auf der internen Festplatte können dann auch ca. 24 Stunden Aufzeichnungen aus dem empfangenen Audio-Stream abgespeichert und wiedergegeben werden. Die Bedienung des Audio-Clientes erfolgt über ein HID Gerät mittels Drehknopf und Tasten. Dieses Gerät wurde aus der Hardware einer USB Scroll-Maus gefertigt. Die Anzeige der Funktionen und Informationen erfolgt über ein grafisches LCD Display.

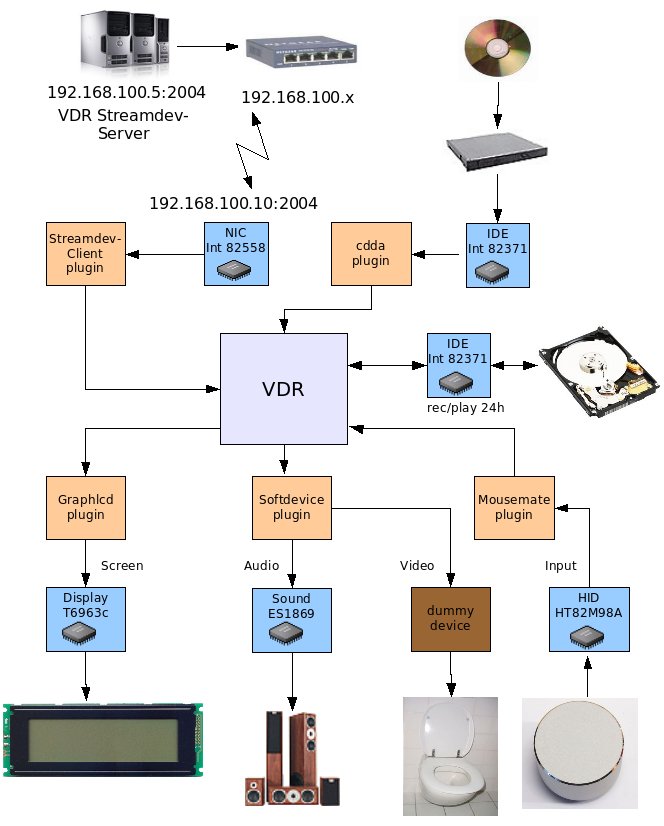

Hier der prinzipielle Aufbau des VDR Audio-Clients:
damit die Bedienelemente und das Display in die Front integriert werden können, mußte eine neue Frontblende hergestellt werden. Weiterhin muß auch der Laufwerksträger entfernt werden, damit das CD-Rom Laufwerk neu positioniert werden kann.

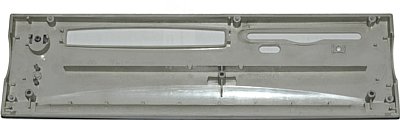

Als erstes habe ich die alte Frontblende entfernt. Diese ist mit 5 Schrauben mit dem Deckel des PCs verbunden, die neue Frontblende wird später an diesen Positionen wieder befestigt.

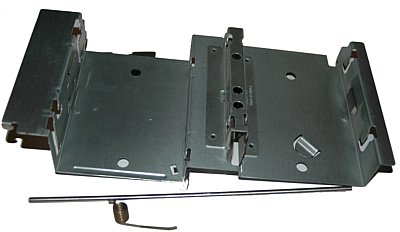

zum Chassis Umbau wurden alle Komponenten (Motherboard, Netzteil, Laufwerke, Riser-Card) ausgebaut. Der Laufwerksträger wird entfernt.

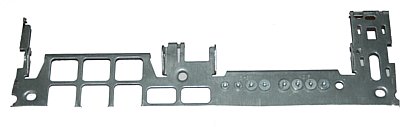

An der Front des Chassis wird die Schwenkhalterung für den Laufwerkrahmen heraus gesägt.

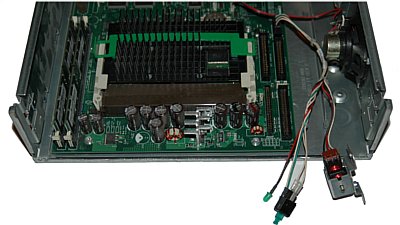

Nun wird das Motherboard im Chassis wieder montiert. Für die erste Überprüfung der Funktion ist das Anbringen vom System-Lautsprecher, dem Verriegelungsmagneten sowie der LEDs ganz hilfreich.

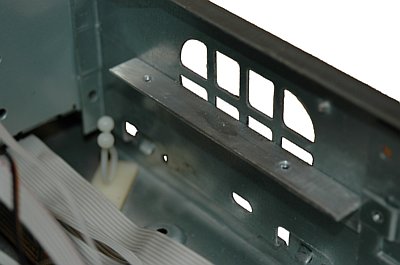

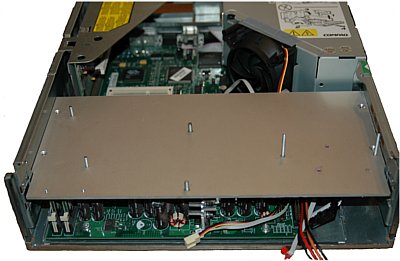

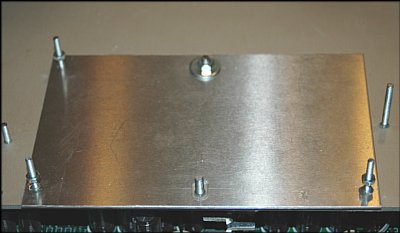

Zur Montage der Laufwerke und des CCFL Inverters wird ein Zwischenboden montiert. Dazu muß der Lautsprecher und der Verriegelungsmagnet entfernt werden. In halber Höhe wird dann links und rechts ein Befestigungswinkel angebracht, auf diesem ein 3mm Zwischenblech verschraubt. An diesen Blech sind aufrecht Stehbolzen für die Montage vom CD-ROM, Festplatte und CCFL Inverter befestigt. Nach unten zeigend sind rechts auch Stehbolzen für die Verteilerplatine montiert. Diese Verteilerplatine verbindet den Printerport, USB-Anschluß, Motherboard-Connector, Lüfteranschluß, CCFL Stromversorgung sowie dem Frontplatten-Connector .

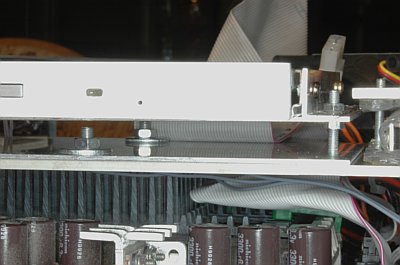

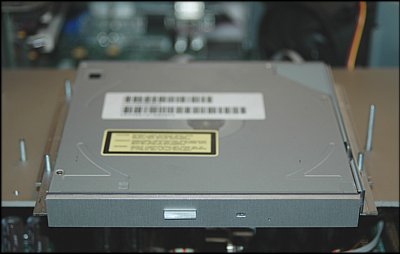

mittig auf dem Zwischenboden wird der zweiteilige Halter für das CD-ROM Laufwerk angebracht. Das Unterteil ist für die Justage des CD-ROMs links/rechts sowie in der Tiefe verantwortlich, das Oberteil für die Höhenjustage sowie das Neigen des Laufwerks links/rechts und vorn/hinten.

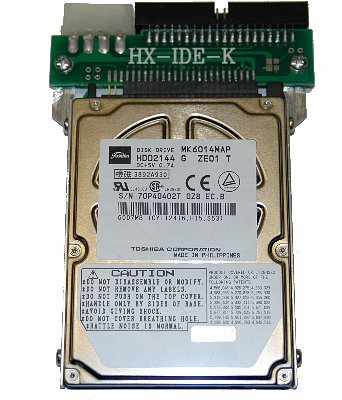

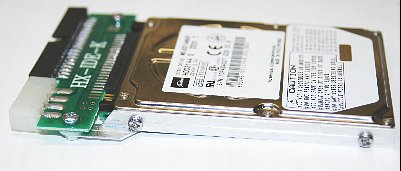

Als Harddisk verwende ich eine 2,5" Festplatte. Diese hatte viele Jahre in meinem Laptop gute Dienste geleistet und war kaum hörbar. Zusätzlich habe ich mich zu einer weiteren Schalldämmung per Luftpolster entschieden. Über einen 2,5" zu 3,5" HDD Adapter schließe ich die Festplatte an das Motherboard an. Dieser wird mit einem Montagewinkel an der Festplatte montiert

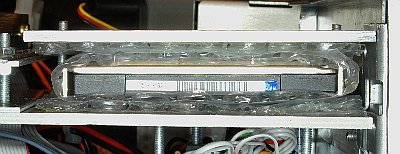

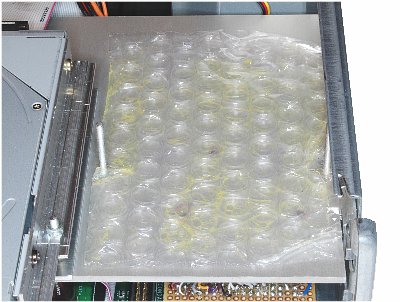

zur Luftpolsterung verwende ich Luftposterfolie. Auf den Zwischenboden wird eine Lage geklebt, dann wird die Festplatte mit einer Lage Folie umhüllt. Abschließend kommt eine Metallplatte mit einer Lage Folie oben drauf. Die Metallplatte wird mittels Mutter und Kontermutter so justiert, das die Festplatte fixiert ist.

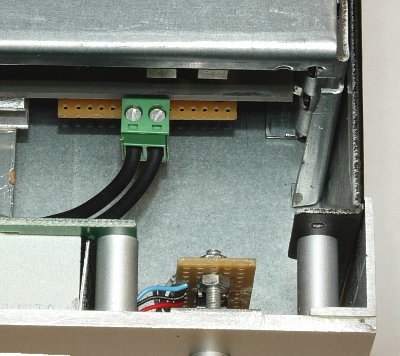

Weiterhin wird auf den Zwischenboden der CCFL Inverter für das Grafik-Display angebracht. Dieser hatte keinen Platz mehr an der Frontblende gefunden. Zur leichteren Montage des PC Deckels mit Frontblende habe ich den Hochspannungsstecker so verlängert, das er sich leicht bei aufgesetztem Deckel anstecken läßt.
am Zwischenboden unter der Festplatte wird das Verteilerboard montiert. Huckepack auf diesem Verteilerboard ist auch noch die HID Platine , welche aus einer USB 3-Tasten Scroll-Maus modifiziert wurde.

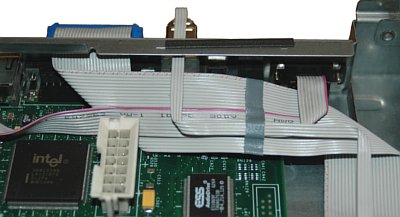

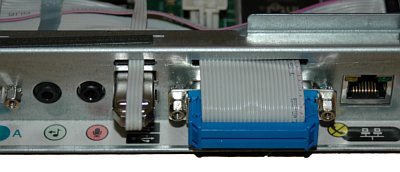

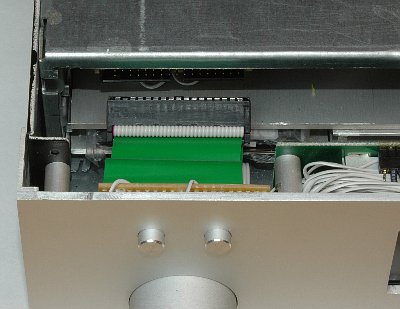

Die Kabel vom Motherboard zum Verteilerboard werden an den peripheren Anschlüssen abgenommen.Um die Flachbandkabel einführen zu können, habe ich in das Chassis jeweils einen 2mm Schlitz gesägt. Die Kabel laufen dann unter dem Netzteil zum Verteilerboard.

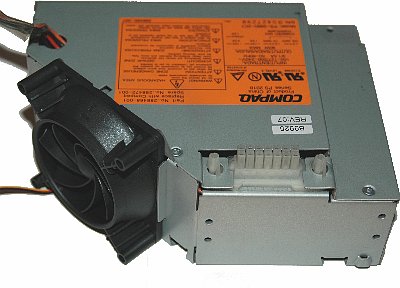

am 120 Watt Netzteil habe ich den vorhandenen Lüfter gegen einen temperatur-geregelten Lüfter von Verax, Typ 80251231-KT ausgetauscht. Dieser läuft mit niedrigster Umdrehungszahl, da das System im Betrieb nur mit ca. 6 -10% belastet wird und die CPU sich dabei auf 38- 40°C erwärmt.

Stromaufnahme ca. 20 Watt

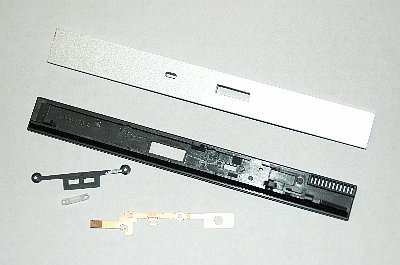

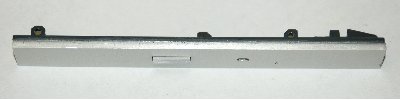

Das vorhandene Slimline CD-ROM Laufwerk habe ich gegen ein Slimline CD-ROM Laufwerk der Marke Teac getauscht. Dort habe ich die Plastikblende gelöst und aus dem gleichen Material der Frontblende die CD-Blende hergestellt. Die Alublende sowie die Federn und Alu Auswurfknopf sind mit Epoxy 2-Komponenten Klebstoff geklebt.

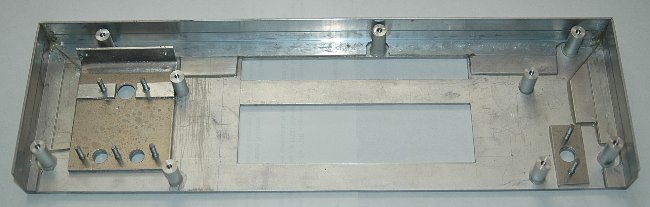

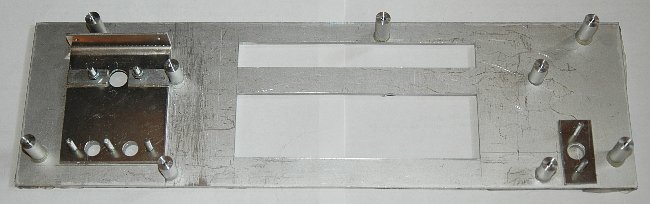

Die Frontblende habe ich aus eloxiertem 3mm Aluminium Blech gefertigt. Nachdem die Öffnungen gebohrt, gesägt , gefeilt und geschliffen wurden, habe ich 5 Stk. 20mm Distanzhülsen an die Positionen geklebt wo später dann der PC Deckel befestigt wird. Die Distanzhülsen sind aus 8mm Aluminium Rohr Vollmaterial, welche ich mit einer Mini Drehbank Unimat gedreht und einseitig ein M3 Gewinde versehen habe. Weiterhin sind Stehbolzen für den Drehencoder und die Taster angebracht. Zur Befestigung des Grafik-Displays sind 4 Stk. 16mm Distanzhülsen eingeklebt. Aus 25mm breiten und 1,5mm starken Alu Winkeln habe ich dann die Seitenflächen gefertigt. Diese sind ebenfalls mit 2 Komponenten Epoxy Klebstoff angeklebt. Nach dem Kleben sind dann die Seitenflächen schrittweise bis auf Körnung 1000 im Naßschliffverfahren geschliffen worden.

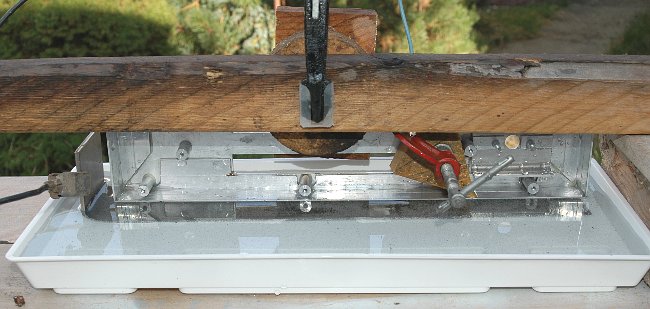

Nach dem Schliff habe ich die Seiten entfettet, mit Salpetersäure leicht angeätzt und im Eloxierbad eloxiert. Da der Epoxidharz Klebstoff nicht vollständig säurebeständig ist, konnte ich nicht die ganze Blende in einem Stück eloxieren. Nacheinander wurden dann alle Seiten einzeln eloxiert.
nach dem Eloxieren ist die Oberfläche nun recht strapazierfähig. Jetzt konnte ich schon einmal probieren, ob alles richtig zueinander paßt.

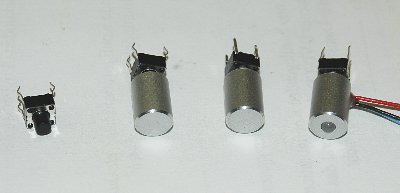

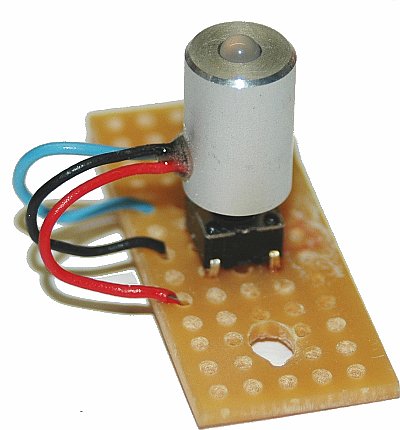

ebenfalls aus 8mm Voll-Aluminium habe ich die Tasten Knöpfe gedreht. Die Vorderseite ist passend zum Drehknopf angeschrägt, die vordere Planfläche anschließend eloxiert. Der Power Knopf ist mit einer 3mm Duo LED beleuchtet. Im Soft-Off leuchtet die Power-Taste Rot, im Betrieb grün, dabei werden verschiedene Betriebszustände durch unterschiedliches Blinken vom BIOS signalisiert.

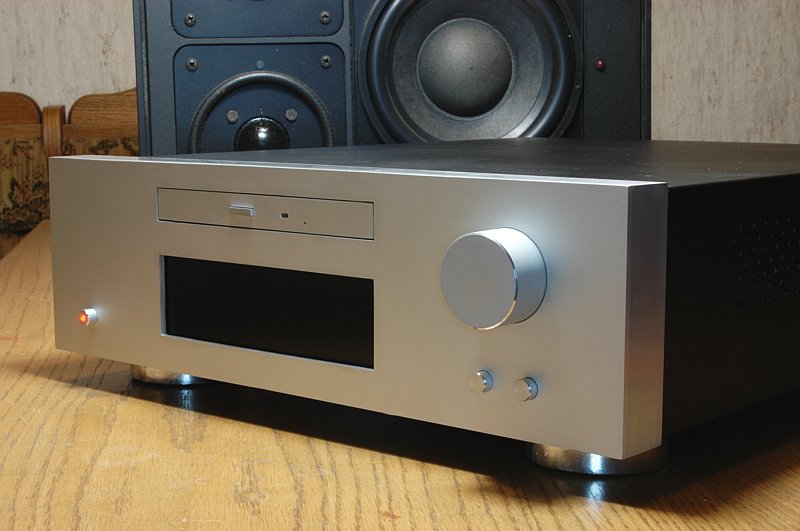

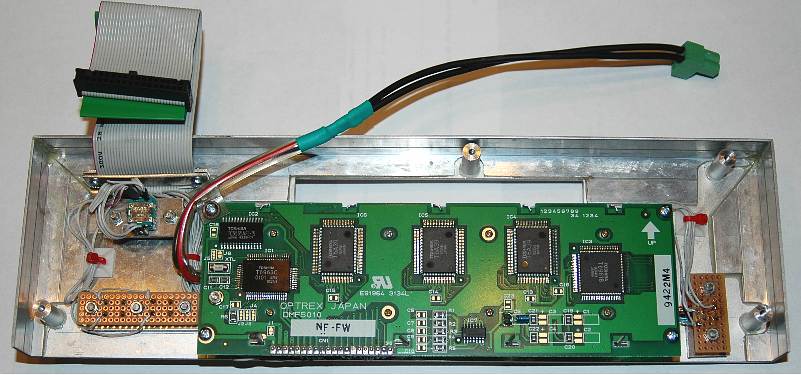

jetzt können alle Baugruppen an der Frontblende montiert werden. Danach wird die Frontblende dann mit dem PC Deckel verschraubt, welcher vorher mattschwarz lackiert wurde.

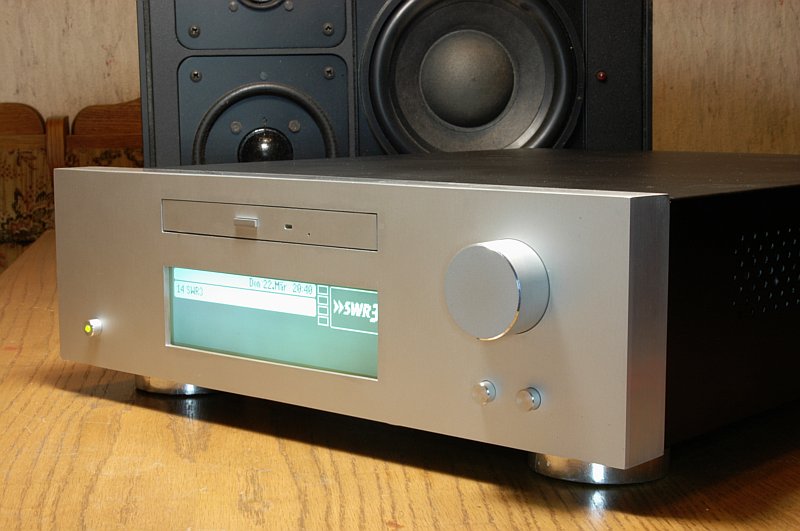

abschließend werden die beiden Stecker verbunden und der Deckel geschlossen .
