Die Festplatte

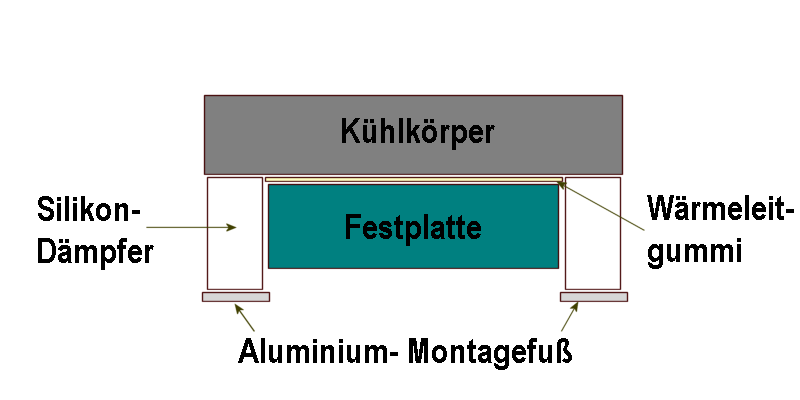

Im VDR 2 ist eine Festplatte Samsung SV 1203N eingebaut. Diese wird passiv über einen 150x150x28 mm Aluminium Strangkühlkörper gekühlt. Neben der Kühlung wird auch die Geräuschemission über den Festplattendeckel durch eine 2 mm Schicht Wärmeleitgummi gedämpft. Die gesamte Festplatten/Kühlkörper Kombination wird durch Silikon Dämpfer entkoppelt.

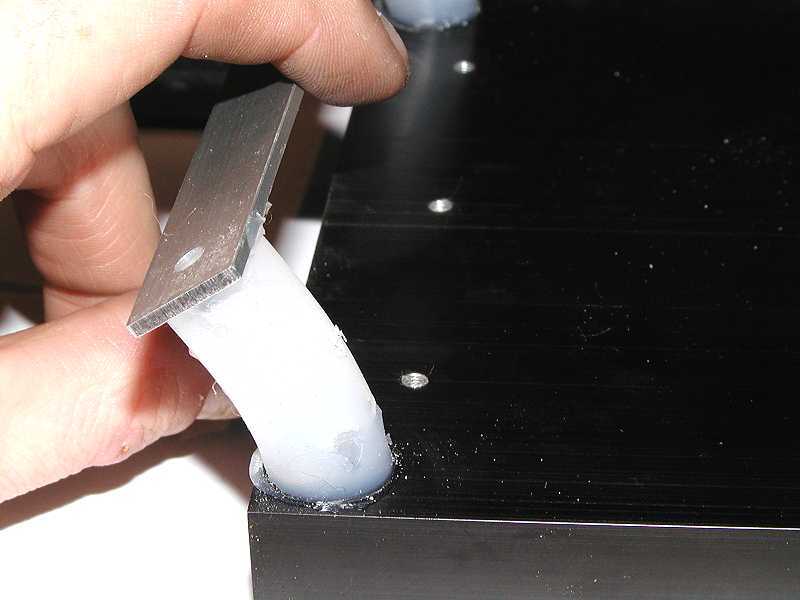

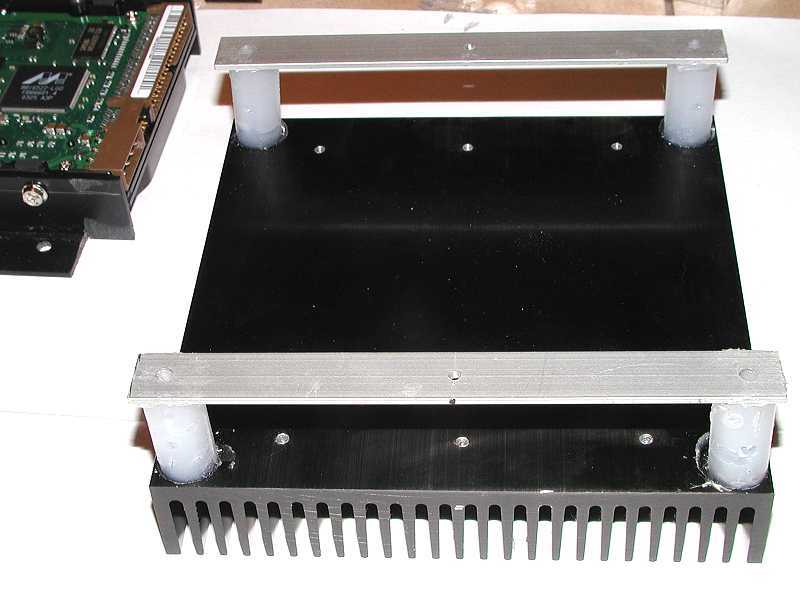

auf dem Kühlkörper sind 28mm lange , 15mm starke Silikon Dämpfer angebracht. Herstellung siehe HIER. Weiterhin wurden 6 Gewinde Bohrungen zur Montage der Festplatte über Montagewinkel angebracht. Diese Festplatten/Kühlkörper Kombination wird mit den Aluminium Montagefüssen am Chassis des VDR2 verbunden.

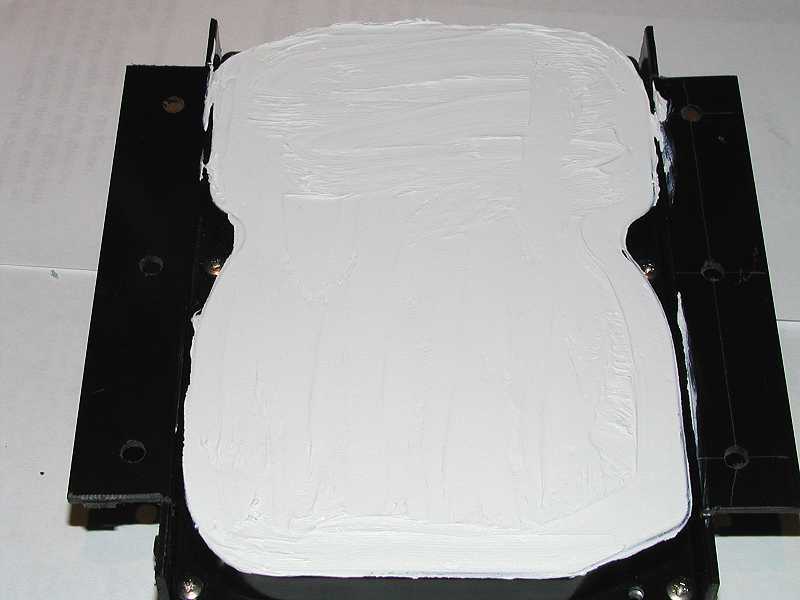

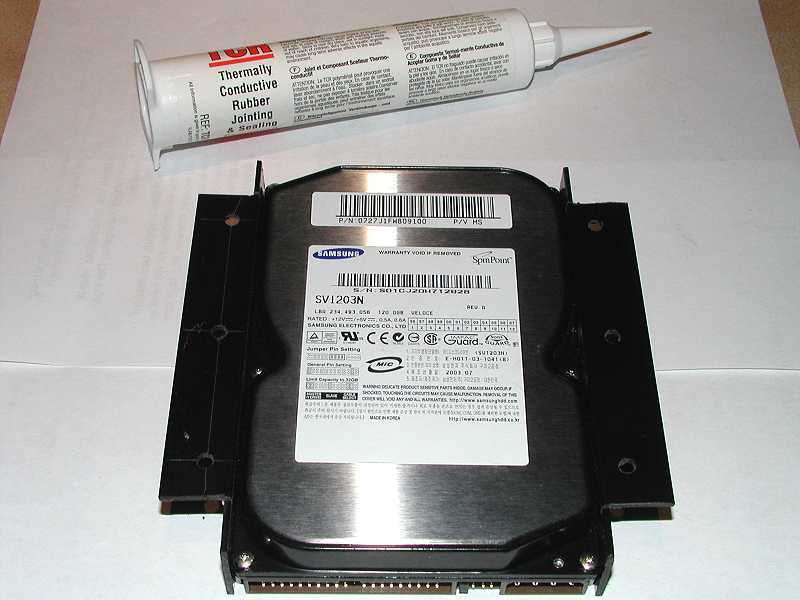

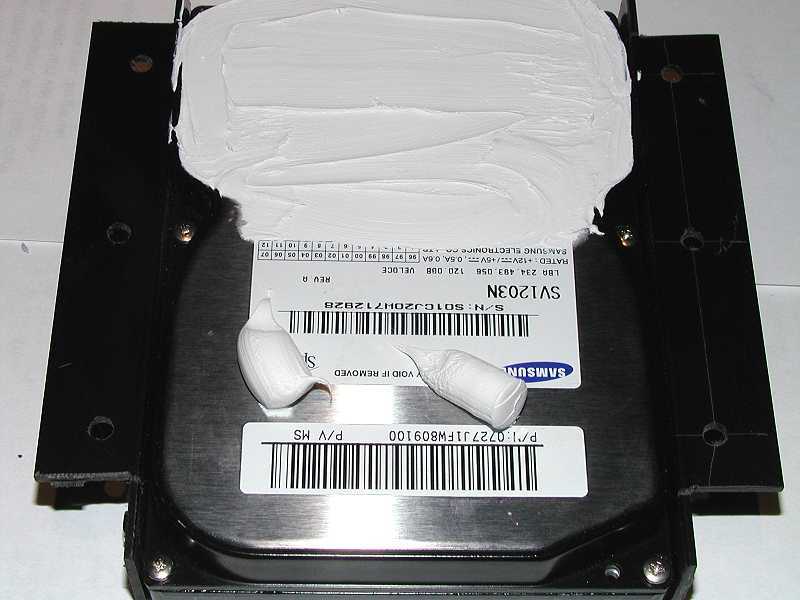

um die Wärmeübertragung vom Festplattendeckel zum Kühlkörper zu gewährleisten, wird flüssiges (pastöses) Wärmeleitgummi aus der Kartusche verwendet. Dieses wird gleichmäßig auf dem Festplattendeckel aufgebracht.
jetzt wird die Festplatte so auf den Kühlkörper gepreßt, das sich eine ca. 2mm starke Gummischicht bildet. Diese soll gleichmäßig an den Rändern der Festplatte austreten.

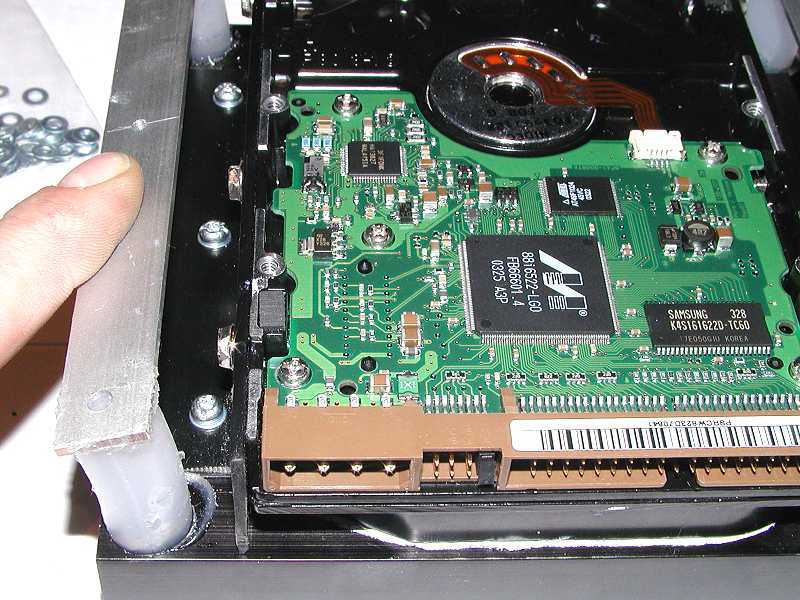

nach dem Abbinden ( ca. 24 Stunden ) können die Festplatten Montagewinkel an der Festplatte angebracht und mit dem Kühlkörper verschraubt werden.
nun kann die fertige Festplatten/Kühlkörper Kombination im VDR2 montiert werden.
