Das Gehäuse
Das Gehäuse soll zwei Dinge erledigen , zum einen alle PC Komponenten beherbergen und zum anderen ,sich dem Erscheinungsbild der anderen HiFi Komponenten anpassen. Als Frontblende wurde gebürstetes Aluminiumblech verwendet, für den Rest des Gehäuses MDF (mitteldichte Faserplatte) mit Effektlack lackiert.

Doch warum nun ein Gehäuse aus MDF?

MDF wird vorrangig im Lautsprecherboxen-Bau eingesetzt. Es hat unter anderem ,auf Grund seiner Beschaffenheit , die Eigenschaft , Körperschall und störende Resonanzen wirkungsvoll zu absorbieren. Damit ein Gehäuse nicht selbst zur "Klangquelle" wird , muß es aus einer möglichst amorphen Struktur bestehen und sollte eine sehr geringe innere Elastizität besitzen. MDF besteht ,ähnlich wie Spanplatten , aus zerkleinertem Holz jedoch viel feiner zermahlen. Diese Platten werden mit Bindemittel gebacken und gewinnen so an Gewicht und besitzen eine sehr glatte Oberfläche. Um so größer das Gewicht des Gehäuses ist , um so "schwingungsfauler" wird es.

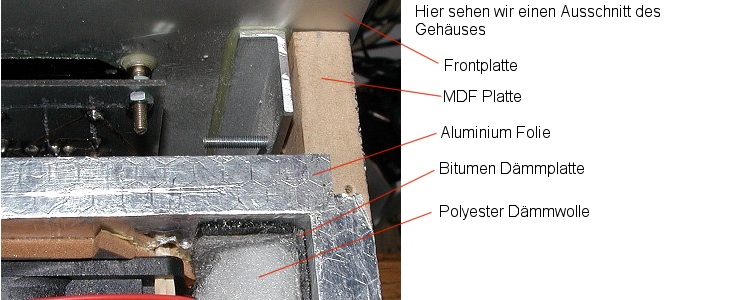

Dieses Gehäuse absorbiert so Frequenzen unterhalb von 500 Hz sehr gut. Die Wandstärke des Gehäuses spielt eine entscheidende Rolle in der Schallabsorbtion. Doch Gehäusestärken von über 13mm sind nicht notwendig und können durch Sandwichbauweise weiter reduziert werden. Auf die MDF Platte wird eine selbstklebende Bitumenplatte (KFZ Bau) zur weiteren Gewichtserhöhung sowie Polyesterdämmwolle angebracht. Letztere dämmt wirkungsvoll Frequenzen oberhalb 500Hz, in der sich der hochfrequente Schall im filzartigem Gebilde totläuft .Durch die Sandwichbauweise muß der Schall mehrere Grenzschichten passieren , welche dann entscheidend zur Absorbtion beitragen. Weiterhin wird noch eine Aluminium Folie auf die MDF Platte aufgebracht. Diese soll die elektrische Störstrahlung minimieren ( EMV).

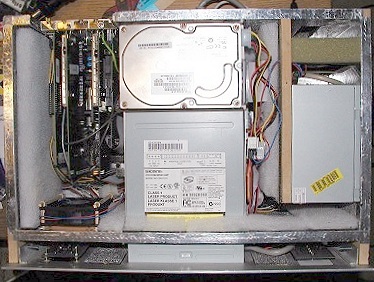

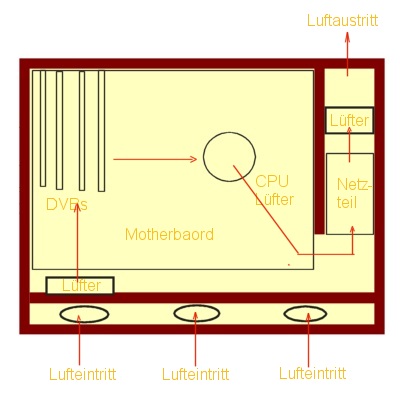

Im Bild oben links wird schematisch der Luftstrom abgebildet, so wie er das Gehäuse passiert. Die kühle Luft erreicht zuerst die DVB Karten, dann die CPU , durchläuft jetzt das Netzteil und wird nun herausgeblasen.

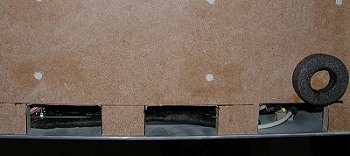

hier sind die Lufteintrittsöffnungen und die neuen Füße zu sehen

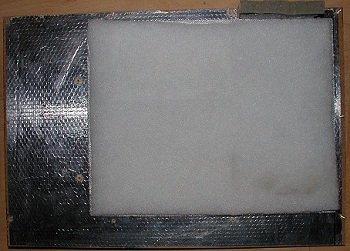

Auch der Gehäuse Deckel wird mit Alu Folie , Bitumen Dämmplatte und Polyester Dämmwolle belegt. Die Alu-Folie muß bis auf die Seiten- wände reichen.
diese grauen Füße, welche hier oben zu sehen sind , eignen sich eigentlich nur dazu , um keine Kratzer zu verursachen. Dieses Material ist viel zu hart um Körperschall zu entkoppeln. Aus Wärmedämmung Heizungsbau (Baumarkt) schneiden wir uns neue Füße zurecht.
